| 测量范围 | 0.04~800 |
|---|---|
| 工作温度 | -20~120 |
| 工作压力 | 1.6 |
| 公称通径 | 4~200 |
| 精度等级 | 0.5、1 |
| 类型 | 叶轮式流量计 |
| 适用介质 | 液体、气体 |
| 品牌 | 汉德测控 |
| 型号 | HD-LWQ |
| 加工定制 | 是 |
汉德测控用心生产白酒流量传感器，专业制造，全面服务！
【服务QQ】：1002405045
【24h热线】：13625284149 13862567318
白酒流量传感器简介：
白酒流量传感器先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号，从而得到我们所需的信息。其广泛用于化工、农业、医疗等各个行业，精确度高，是流量测量的首选。

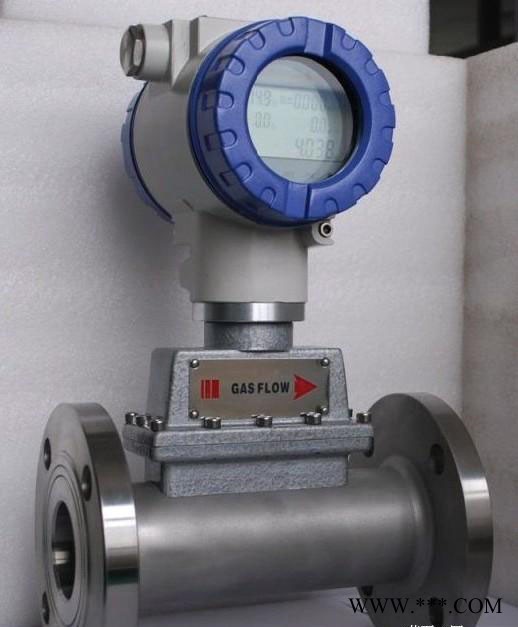

白酒流量传感器图片展示：
白酒流量传感器的原理：
白酒流量传感器上感应线圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。
白酒流量传感器主要技术参数：
被测流体温度：液体：-20度~120度；气体：-20度~80度
流体压力：1.6Mpa、2.5Mpa……
准确度：0.5级、1级
防暴等级：ExibⅡBT4
白酒流量传感器口径选取比照表：
仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0 |
DN 200 | 80～800 | 40～800 | 1.6 | 2.5、4.0 |
白酒流量传感器选型表：
型 号 | 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 称 通 径 | 4 | * | * | * | * | * | * | 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h |
6 | 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h | |||||||
10 | 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h | |||||||
15 | 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h | |||||||
20 | 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h | |||||||
25 | 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h | |||||||
32 | 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h | |||||||
40 | 40mm，标准量程2～20m3/h，宽量程为1～20m3/h | |||||||
50 | 50mm，标准量程4～40m3/h，宽量程为2～40m3/h | |||||||
65 | 65mm，标准量程7～70m3/h，宽量程为4～70m3/h | |||||||
80 | 80mm，标准量程10～100m3/h，宽量程为5～100m3/h | |||||||
100 | 100mm，标准量程20～200m3/h，宽量程为10～200m3/h | |||||||
125 | 125mm，标准量程25～250m3/h，宽量程为13～250m3/h | |||||||
150 | 150mm，标准量程30～300m3/h，宽量程为15～300m3/h | |||||||
200 | 200mm，标准量程80～800m3/h，宽量程为40～800m3/h | |||||||
类型 | B | 电池供电现场显示型 | ||||||
C | 现场显示/4～20mA 两线制电流输出 | |||||||
C1 | 现场显示/RS485通讯协议 | |||||||
C2 | 现场显示/HART通讯协议 | |||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡轮 类型 | W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材质 | S | 304不锈钢 | ||||||
L | 316（L）不锈钢 | |||||||
防爆 | E | 防爆型（防爆等级：ExdⅡBT6） | ||||||
压力等级 | N | 常规 | ||||||
H(x) | 高压 | |||||||
订购白酒流量传感器，欢迎致电汉德测控！
