白酒流量计型号 HOMKOM宏控HKT|白酒|酒企产业|源头好货|中国酒水

测量范围	6m3/h
产地	厦门
工作温度	≤70℃
工作压力	1.6MPa
公称通径	≤40mm
精度等级	1.0级
适用介质	油品,液体,柴油
品牌	HOMKOM/宏控
型号	HKT
加工定制	是

白酒流量计型号 HOMKOM宏控HKT

??涡轮流量计一般只适用于低粘度的单相流体，通过实际应用和校验涡轮流量计在测量低粘度的介质时，其仪表系数几乎不随流量的变化而变化，当被测介质的粘度增大时，涡轮流量计的线性就会变得很差，仪表系数也会随着流量的变化而发生很大的改变，难以达到应有的测量精度。当被测介质为气液两相流时，介质流速将变得很不稳定，从而产生很大的测量误差。

HKT液体涡轮流量计是叶轮式流量（流速）计的主要品种，它采用多叶片的转子(涡轮)感受流体平均流速，从而推导出流量或总量的仪表。一般它由传感器和转换显示仪两部分组成，也可做成一体式。
在各种流量计中液体涡轮流量计、容积式流量计和科氏质量流量计是三类重复性、度的产品，而液体涡轮流量计又具有自己的特点，如结构简单、加工零部件少、重量轻、维修方便、流通能力大（同样口径可通过的流量大）和可适应高参数（高温、高压和低温）等。

白酒流量计技术参数【涡轮流量计技术参数】
产品名称：涡轮流量计
适用介质：洁净的液体、气体流量计量
管径(DN)： DN4～DN200mm
公称压力： 0.6～25MPa
工况温度： -20～+110℃ 环境温度 -10～+55℃
测量精度： ±0.2%，0.5%，1.0%
量程范围： 1:10 ; 1:15; 1:20
壳体材质： 304不锈钢； 316L不锈钢
供电方式： 12VDC;24VDC；内置3.2VDC锂电池（可用3年）
信号传输：二线制；三线制；距离<1000m
输出信号： 4～20mA；脉冲（低电平<0.8V，高电平>8V）
防护等级： IP65
防爆标志：隔爆型Exdll4
表头显示：累积流量；瞬时流量；
连接方式：螺纹式(DN4~40mm)；法兰式(DN50-200mm)；
安装要求：垂直、水平安装；前后直管道应满足前20D后5D（D公称通径），管道倾斜<5度
特殊连接：插入式；（需特殊连接定货时请说明）

白酒流量计优点
◆ 高度，一般可达±0.5%R、±1.0%R ;
◆ 范围度宽，中大口径可达1:20，小口径为1:10;
◆ 重复性好，短期重复性可达0.05% - 0.2% ,在贸易结算中是优先选用的流量计;
◆ 结构紧凑轻巧，安装维护方便 ;
◆ 耐压等级高，仪表表体上不必开孔，易制成高压型仪表 ;
◆ 压力损失小，流通能力强 ;
◆ 可获得很高的频率信号（3～4KHz），信号分辨力强;
◆ 抗震动性能强 ;
◆ 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;

白酒流量计原理
当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
TUF的实用流量方程为:

Qv=f/K (7.1)
Qm=qvρ (7.2)
式中 Qv,Qm－分别为体积流量，m3/s，
质量流量，kg/s；
f－流量计输出信号的频率，Hz；
K－流量计的仪表系数，P/m3。

流量计的仪表系数与流量（或管道雷诺数）的关系曲线如图2所示。由图可见，仪表系数可分为二段，即线性段和非线性段。线性段约为工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的液体涡轮流量计特性曲线的形状是相似的，他仅在系统误差水平方面有所不同。

白酒流量计选型

型号								说明
HKT─	□	□	□	□	□	□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m^{3/h，宽量程为0.04～0.4m^3/h}
	6							+12V供电，脉冲输出，高电平≥8V低电平≤0.8V6mm，标准量程0.1～0.6m^{3/h，宽量轮为0.06～0.6m^3/h}
	10							10mm，标准量程0.2～1.2m^{3/h，宽量程为0.15～1.5m^3/h}
	15							15mm，标准量程0.6～6m^{3/h宽量程为0.4～8m^3/h}
	20							20mm，标准量程0.8～8m^{3/h，宽量程为0.4～8m^3/h}
	25							25mm，标准量程1～10m^{3/h，宽量程为0.5～10m^3/h}
	32							32mm，标准量程1.5～15m^{3/h，宽量程为0.8～15m^3/h}
	40							40mm，标准量程2～20m^{3/h，宽量程为1～20m^3/h}
	50							50mm，标准量程4～40m^{3/h，宽量程为2～40m^3/h}
	65							65mm，标准量程7～70m^{3/h，宽量程为4～70m^3/h}
	80							80mm，标准量程10～100m^{3/h，宽量程为5～100m^3/h}
	100							100mm，标准量程20～200m^{3/h，宽量程为10～200m^3/h}
	125							125mm，标准量程25～250m^{3/h，宽量程为13～250m^3/h}
	150							150mm，标准量程30～300m^{3/h，宽量程为15～300m^3/h}
	200							200mm，标准量程80～800m^{3/h，宽量程为40～800m^3/h}
类型		N						+12V供电，脉冲输出，高电平≥8V低电平≤0.8V
		B						内部3.6V锂电池供电
		B						内部3.6V锂电池供电
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢(定制)
防爆						N		电池供电表头均为防爆型
压力等级							N	常规（1.0Mpa、1.6Mpa、2.5Mpa、6.3Mpa）
压力等级							H(x)	高压（需定制）

注：DN15～DN40常规为螺纹连接，DN50以上为法兰连接

例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要内部锂电池供电，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：HKT-40B5SSN/H16

白酒流量计安装注意事项
( 1 ）白酒流量计安装场所
传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。液体涡轮流量计的典型安装管路系统如图 7.15 所示。图中各部分的配置可视被测对象情况而定，并不一定全部都需要。液体涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进人传感器应为充分发展管流，因此要根据传感器上游侧阻流件类型配备必要的直管段或流动调整器，如表 7 . 2 所示。若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于 20D ，下游直管段长度不小于 5D ，如安装空间不能满足上述要求，可在阻流件与传感器之间安装流动调整器，传感器安装在室外时，应有避直射阳光和防雨淋的措施。
( 2 ）白酒流量计连接管道的安装要求
水平安装的传感器要求管道不应有目测可觉察的倾斜（一般在 5 ° 以内），垂直安装的传感器管道垂直度偏差亦应小于 5 ° 。需连续运行不能停流的场所，应装旁通管和可靠的截止阀（见图 7 . 15 ) ，测量时要确保旁通管无泄漏。在新铺设管道装传感器的位置先接人一段短管代替传感器，待“扫线”工作完毕确认管道内清扫干净后，再正式接入传感器。由于忽视此项工作，扫线损坏传感器屡见不鲜。
若流体含杂质，则应在传感器上游侧装过滤器，对于不能停流的，应并联安装两套过滤器轮流清除杂质，或选用自动清洗型过滤器。若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
若传感器安装位置处于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。

建议大家在购买的时候了解一下关于它的信号输出功能，脉冲信号怎么样，电流信号怎么样，控制信号怎么样，以及它的通讯输出功能，好的涡轮流量计基本上都有实时记录的功能，可以进行日记录，启停记录等等，定时间间隔的记录，对于在实际应用的过程中也是有着诸多的好处，能够大大降低我们工作的难度。所以在这一方面大家千万一定要多多重视和注意，采购才能够不出问题！

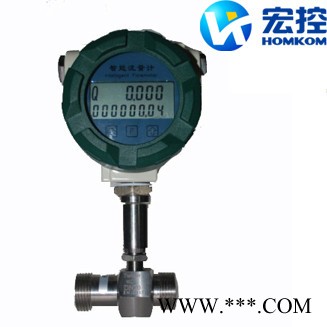

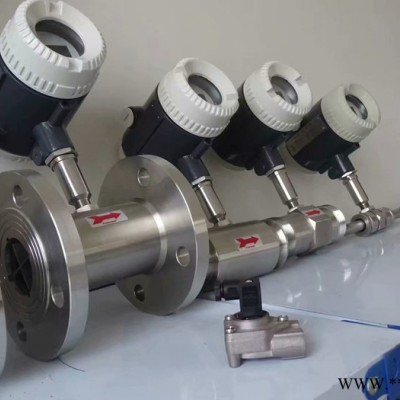

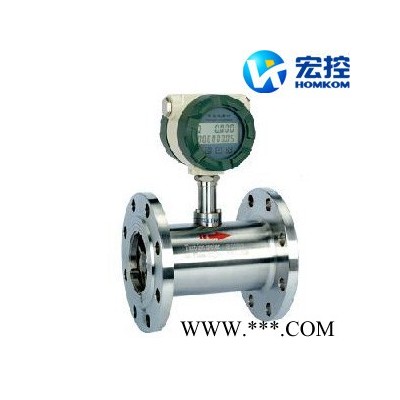

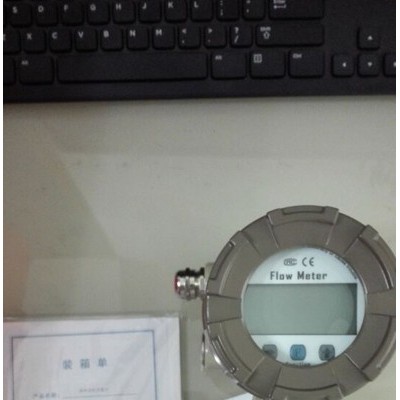

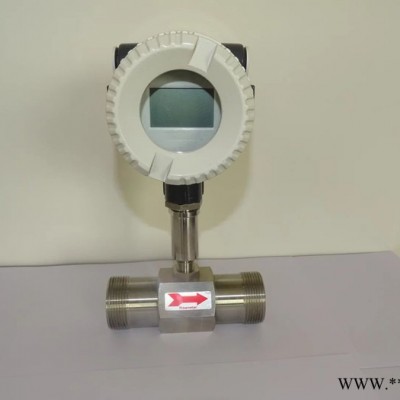

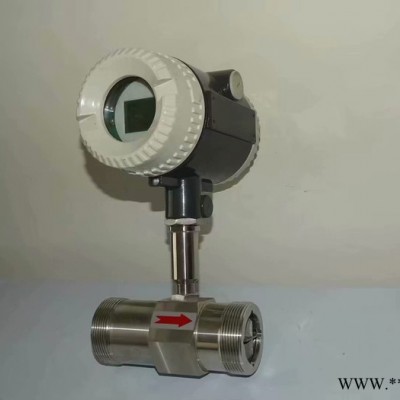

流量计白酒图片
白酒流量计型号 HOMKOM宏控HKT
